Restorasi Upgrade Extreme Laptop Toshiba C640 (Laptop Jadul Kekinian)-Part 2

thumbnail
Assalamualaikum wr.wb
Alhamdulillah, hari ini saya dapat membuat postingan lanjutan tentang Restorasi Upgrade Extreme Laptop Toshiba C640 (Laptop Jadul Kekinian), bagi yang belum baca silahkan baca part 1 disini. Postingan saya kali ini lebih fokus ke tahapan dan proses restorasi sampai selesai.
Toshiba C640-Restorasi

Postingan kali ini aka saya bagi menjadi 2 bagian, bagian pertama adalah proses upgrade di sisi hardware, dan bagian kedua adalah proses instalasi windows. Postingan ini akan lebih banyak kami sajikan dalam bentuk gambar dengan sedikit penjelasan, mari kita mulai pembahasannya!

A. PROSES UPGRADE HARDWARE TOSHIBA C640
Gambar Toshiba c640 Sebelum dibongkar-1

1. Gambar Toshiba c640 Sebelum dibongkar (Batere Terpasang)

2. Gambar Toshiba c640 Sebelum dibongkar (Lepas Semua Daya)


3. Lepas Seluruh Sekrup laptop, Buka Cover bagian bawah (Pelindung RAM)
4. Lepas penutup sekrup keyboard bagian atas, kemudian buka sekrup penahan keyboard, terik pelan keyboard, dengan obeng kecil lepas socket keyboard yang menempel di Motherboard laptop.


5. Buka Cover atas, congkel pelan dengan kuku atau kartu sim sampai terbuka.

6. Lepas seluruh kabel yang menempel di motherboard

7. Lepas DVD RW

8. Angkat Motherboard dari casing.

9. Bersihkan permukaan atas (di bawah keyboard) dengan kuas kering,

10. Bersihkan permukaan bawah (Bagian dengan socket RAM) dengan kuas kering,

11. Lepas heatsink laptop

12. Processor awal Intel P6100 akan dirubah menjadi Intel Core I5-480, lepas mika (warna putih) pelindung processor

Bentuk, ukuran dan socket processor sama tapi generasi berbeda

13. Pasang Processor Intel Core I5 ke dalam motherboard toshiba C640.

14. Lepas sekrup heatsink, kemudian buka bagian kipasnya.

15. Buka heatsink, kemudian bersihkan debu yang menempel


16. Pasang mika pelindung processor, kemudian siapkan pasta pendingin laptop.


17. Oleskan pasta Tipis merata pada chip processor, atau pada bagian yang menempel langsung dengan kuningan heatsink


18. Pasang Heatsink laptop, kencangkan skrupnya (Jangan lupa pasang kabel kipas ke motherboard karena hal ini sering dilupakan oleh teknisi. Kalau sampai kipas mati, akan berakibat fatal, yang menyebabkan laptop overheat kemudian mati.


19. Letakkan kembali Motherboard ke Casing laptop

20. Pasang RAM terlebih dahulu untuk pengecekan pertama.

21. Pasang Cover atas, kemudian beri daya dari Charger (Tanpa Baterai), kemudian Tombol Power, jika berhasil menyala dan tampil tulisan di layar berarti pemasangan kabel awal sudah benar. Ini tahap pengecekan, sebelum sekrup dikencangkan dan memastikan perangkat keras (RAM, Processor, Heatsink Fan,dll) Sudah terpasang dengan benar, tidak bisa masuk windows karena HDD belum saya pasang, jika dipasang saat pengetesan maka jauh lebih baik.

22. Kencangkan sekrup, ikuti dengan memasang perangkat keras lainnya, (Pemasangan HDD, Wifi, RAm, dll)

23. Masukkan SSD ke dalam HDD Caddy

24. Pasang HDD Caddy yang sudah dipasangi SSD ke dalam tempat/slot CD/DVD RW

25. Cek apakah perangkat yg sudah kita upgrade sudah terpasang dengan benar caranya dengan menekan tombol LogoWindows+R ketik Dxdiag atau tekan tombol logo Windows+E ->> Klik Kanan This PC ->> Properties Makan akan muncul seperti gambar tersebut. (Terdeteksi Processor Core I5, RAM 8GB)

26. Tekan tombol logo Windows+E ->> Klik Kanan This PC ->> Manage Makan akan muncul seperti gambar tersebut. (Terdeteksi HDD dan SSD 111GB/120GB sudah terpasang)

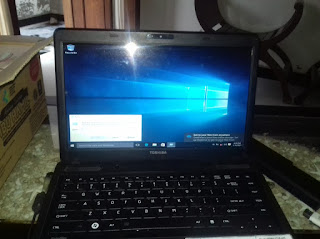

27. Gambar Setelah semua di rakit kembali


28.Pengecekan dengan menekan tombol LogoWindows+R ketik Dxdiag (Terdeteksi Processor Core I5, RAM 8GB)

29. Process identifikasi perangkat keras baru oleh sistem karena perangkat keras baru telah diupgrade


Alhamdulillah tahap awal yaitu seluruh proses Upgrade Perangkat Keras sudah kita lalui. Berikutnya, agar laptop lebih ciamik seperti laptop baru, kita tinggal melakukan penginstalan windows 10 terbaru.
30. Windows 10 dan aplikasi sudah terinstal.



Semoga bermanfaat, jika ada kesempatan Insyaallah akan saya buatkan videonya. Jangan lupa ikuti seluruh update sosial media saya berikut:
Youtube : Onny Putranto
Instagram: @onnyputranto212
Facebook: Onny Putranto
Google Business: Arzan Servis Laptop


Restorasi Upgrade Extreme Laptop Toshiba C640 (Laptop Jadul Kekinian)

thumbnail
onnyputranto.com-toshiba c640
Toshiba C640.

Assalamualaikum wr.wb
Alhamdulillah hari ini saya masih diberi kesempatan, untuk kembali berbagi dalam postingan mengenai restorasi dan upgrade extreme C640.
Awal restorasi bermula dari sesorang yang ingin melakukan perbaikan laptop toshiba C640 dengan kondisi laptop yang lumayan parah, jika laptop tersebut hanya dilakukan perbaikan tentunya akan menghabiskan budget yang lumayan besar, Oleh karena itu saya langsung menawarkan untuk sekalian diupgrade sekalian agar laptop tidak kalah dengan laptop baru, bahkan diatas laptop baru. Berikut ini akan saya urai lengkap awal perjalanan restorasi upgrade extrem toshiba C640.

KONDISI AWAL PERTAMA DATANG
-Spesifikasi Awal Toshiba C640
1. Processor Intel P6100 (2CPUs)- 2GHz
2. HDD. 320GB
3. RAM 1 GB
4. DVD RW
5. VGA Intel HD Graphics
6. Laptop masih tersegel Belum pernah dibongkar
onnyputranto.com-spesifikasi awal toshiba c640-1
Spesifikasi Awal Toshiba C640.

onnyputranto.com-spesifikasi awal toshiba c640-2
Spesifikasi Awal Toshiba C640 (VGA Driver Belum Diinstal).


-Kerusakan dan Kekurangan
1. Masih menggunakan OS Jadul Windows 7 32 Bit dengan Aktivasi Failed.
2. Keyboard Rusak (Banyak tombol yang tidak berfungsi)
3. Baterai Drop.
4. Laptop Lemot (Drive Penuh File dan Virus)
5. Overheat
6. Processor masih menggunakan dual core P6100 yang berpengaruh pada kecepatan laptop
7. Banyak Driver Belum diinstal, Salah satunya driver VGA
8. RAM Kecil yang berpengaruh pada kecepatan laptop
9. Slot USB 2 Buah Rusak

Menurut penuturan sang pemilik, laptop ini sudah hampir 2-6 tahun tidak digunakan, bahkan hampir saja mau di Loakkan karena dianggap sudah jadul dan si pemilik bingung mencari tempat servis. Si pemilik membeli laptop ini dalam kondisi second di tahun 2010.

Saya menawarkan melakukan upgrade pada beberapa bagian diantaranya:
1. Mengubah Processor P6100 menjadi Core I5 480M Generasi pertama (Karena ke-2 processor ini memiliki socket yang sama yaitu PGA988)
2. Menambahkan SSD 120GB untuk diinstal windows 10 yang nantinya akan di letakkan di Slot DVD.
3. Upgrade ram 1 GB menjadi 8GB PC12800 (Socket Menggunakan DDR3)
4. Mengganti Keyboard Baru.
5. Mengganti Baterai baru.
6. Instal OS Terbaru (Windows 10)
7. Perbaikan Slot USB
Alhamdulillah penawaran saya disetujui, dengan perkiraan budget yang sudah disepakati. Alhasil Uang DP diberikan dan saya belanjakan untuk kebutuhan upgrade.
Berikutnya akan saya bahas persiapan dan proses upgrade Toshiba C640.

PERSIAPAN DAN PROSES UPGRADE TOSHIBA C640
-PersiapanAlat dan Bahan:

onnyputranto.com-Processor Core I5-480M
1. Processor Core I5-480M.

onnyputranto.com-Keyboard Toshibe C640 Baru
2. Keyboard Toshibe C640 Baru.

onnyputranto.com-HDD Caddy Ukuran 12.7MM
3. HDD Caddy Ukuran 12.7MM.

onnyputranto.com-SSD 120GB Merk
4. SSD 120GB.

onnyputranto.com-RAM 4GB-2 Keping-Upgrade-C640
5. 2 Pcs - RAM 4GB Pc 12800.

onnyputranto.com-Baterai Toshiba C640
6. Baterai Toshiba C640.



1. Meskipun Ram sudah diupgrade menjadi 8GB, namun di windows 7 32bit, maksimal ram hanya terdeteksi 3GB, solusinya harus diinstal menggunakan OS 64 Bit, disini saya melakukan upgrade menggunakan windows 10 profesional 64 BIT.
2. 2 Slot USB Tidak berfungsi, setelah dicek ternyata terjadi konsleting di salah satu Slot USB yang mengakibatkan ke dua slot rusak. Oleh karena itu saya lakukan perbaikan, untuk detail perbaikan slot USB tidak dibahas pada postingan ini.
3. Alhamdulillah semua proses selesai diakhiri dengan upgrade menjadi windows 10 dan melakukan penginstalan driver dan aplikasi pelengkap. File system windows 10 dan Aplikasi diletakkan di SSD tanpa dipartisi, sehingga hardisk lama hanya digunakan untuk menyimpan file dan dokumen.
Laptop Toshiba C640 Setelah Upgrade Extreme

Performa laptop setelah upgrade sangat meningkat, dan seraras laptop baru. Tidak ada suara gemuruh kipas dan desisan Hardisk. Booting menjadi lebih cepat, laptop sudah tidak overheat, dan tentunya siap melahap aplikasi-aplikasi baru.

Bagian tentang proses upgrade secara detail akan saya bahas pada postingan berikutnya di Restorasi Upgrade Extreme Laptop Toshiba C640 (Laptop Jadul Kekinian)-Part 2
Semoga bermanfaat, jika ada kesempatan Insyaallah akan saya buatkan videonya. Jangan lupa ikuti seluruh update sosial media saya berikut:
Youtube : Onny Putranto
Instagram: @onnyputranto212
Facebook: Onny Putranto
Google Business: Arzan Servis Laptop


Restorasi Tangki RX-SPC Bocor Tanpa Las, Tanpa Solder (Kuat Selamanya)-Part 1

thumbnail
Restorasi Tangki RX-SPC


Assalamualaikum wr. wb
Alhamdulillah pada kali ini saya masih diberi kesempatan untuk menulis tutorial terkait otomotif  khususnya motor yang masih masuk dalam keluarga RX-Series. Motor RX-Series masuk dalam kategori motor antik,  karena sudah lahir sejak era tahun 80 an. Selain pada bagian mesin, masalah yang paling sering muncul terdapat pada bagian tangki yang dimakan karat, atau bahasa jawanya teyeng, atau nrentheng. Tangki berkarat menimbulkan lubang, umumnya bagian bawah tangki dan yang paling sering di deket area keran bensin. Terdapat beberapa alternatif untuk mengatasi tangki motor keropos karena karat diantaranya, Kebanyakan para rider melakukan Las untuk mengganti lantai tangki dengan plat baru, namun tetap saja suatu saat plat tersebut akan dimakan karat atau bahkan malah muncul masalah baru, karena bekas las atau "Tai Besi"  biasanya tertinggal dalam tangki sewaktu dilakukan pengelasan. Tai besi yang tertinggal dalam tangki bisa menyebabkan keran bensi tersumbat, atau bahkan timbul kerak baru. Solusi lain dengan dibawa ke tukang patri radiator atau panci atau almunium, biasanya lubang bocor akan disolder dengan timah khusus, cara ini lumayan ampuh namun tidak dapat bertahan lama karena namanya tangki kalau sudah keropos biasanya muncul dari dalam di posisi yang tidak diketahui, alhasil anda pasti akan melakukan tambal tangki lagi.
Beberapa solusi pada paragraf sebelumnya dapat di sempurnakan dengan solusi yang sudah saya praktekkan. Menggunakan bahan tanpa api pun bisa membuat tangki kuat bahkan berumur panjang. Berikut ini akan saya bahas cara mengatasi tangki bocor tanpa las, dan tanpa solder. Apa saja yang harus disiapkan dan dilakukan?, simak pembahasannya sebagai berikut:

A. ALAT DAN BAHAN
Alat dan Bahan


1. Lem Super, dalam praktek ini saya menggunakan Lem Dextone, selain itu yang saya rekomendasikan karena saya sudah mencoba yaitu lem Super Alte*o
Lem Super Dextone


2. Filter Rokok
3. Kertas Grenjeng Rokok
Kertas Grenjeng Rokok


4. Resin + Katalis (Hardener)
Sebelah Kiri (Hardener), Sebelah kanan Resin


5. Sikat Baja Jika ada, dapat juga digantikan dengan Amplas Kasar (No 120, 240, 400 Sesuai kondisi permukaan plat, semakin kasar permukaan karat semakin kasar kertas gosok yang digunakan). Semakin kecil nomor kertas amplas semakin kasar permukaannya.
Sikat Baja

Kertas Gosok


6. Korek Api.
Korek Api Gas


7. Cat Meni Besi (Tidak wajib, karena sudah ada resin)
8. Sabun Cuci Piring Cair
9. Air Panas (Agar cepat proses merontokkan karat dalam tangki).

B. LANGKAH-LANGKAH
1. Bakar kertas grenjeng rokok sampai hanya tersisa kuningannya.
2. Lepas keran bensin, Keluarkan bensin dari dalam tangki kuras dan bersihkan dengan air panas+sabun cuci piring cair, kemudian kocok sampai karat dalam tangki rontok keluar, tutup lubang keran bensin.
3. Bersihkan permukaan luar tangki yang bocor/biasanya ditandai dengan cat yang menggembung dengan sikat baca/amplas sampai mengkilap. (Biasanya lubang akan bertambah karena lapisan plat tangki sudah tipis akibat korosi karat.
4. Jika sudah ditemukan lubang tambal dengan perlakuan sebagai berikut:
a. Untuk lubang Kecil: Tutup lubang menggunakan spon filter rokok sampai padat, kemudian olesi filter dan sekitar lubang menggunakan lem super sampai filter mengeras.
b. Untukm lubang besar : Olesi sekitar lubang dengan lem super, kemudian tutup dengan bakaran kertas grenjeng rokok, kemudian setelah kertas grenjeng menempel pada tangki, olesi permukaan grenjeng dengan lem super dan tempeli lagi dengan serat filter rokok, olesi lagi sampai permukaan kers seperti fiber.
Tangki Yang Sudah Ditambal Grenjeng dan Di Olesi cat meni Besi warna Hitam (Saya lupa dokumentasi saat menambal lubang dengan lem, yang penting ikut saja langkahnya)


5. Sambil menunggu lem kering, siapkan resin + katalis (Hardener) dalam wadah kering ukuran perbandingan campuran resin dan katalis yaitu 1kg Resin+1 ons Katalis/Hardener.
Pada uji coba ini saya menggunakan 1/4kg resin + 1/4 Ons Katalis (Dikira-kira).Hehehehe.
6. Tuangkan resin ke dalam tangki kemudian gerakkan untuk meratakan resin ke seluruh permukaan dalam tangki.
7. Tunggu 1x24 Jam
Tuangkan Resin ke Dalam tangki


8. Setelah kering ulangi sekali lagi langkah 5,6,7.

Kegunaan resin adalah untuk menutup pori-pori dan lubang kecil dari permukaan dalam tangki yang diakibatkan karat, atau mengunci permukaan dalam tangki agar tidak muncul karat baru. Untuk mempercepat pengeringan, anda juga dapat menggunakan hairdreyer, menggunakan putaran angin sedang dan suhu sedang ditiupkan melalui lubang tangi, tapi ingat saat meniupkan usahakan ada lubang dari sela-sela hair dryer agar terjadi sirkulasi udara dalam tangki. Selesai, pada postingan berikutnya akan saya bahas kelanjutan pengecetan permukaan luar tangki sampai selesai dalam postingan yang berjudul Restorasi Tangki RX-SPC Bocor Tanpa Las, Tanpa Solder (Kuat Selamanya)-Part 2.
Wassalamualaikum wr. wb
